线缆拉丝过程中如何防止铜线发黑？

2023-05-31 来源：润滑油情报网友评论 0 条

摘要：拉丝油池面积较小，回流管道短，且密封，造成散热慢，导致乳化液油温度高。

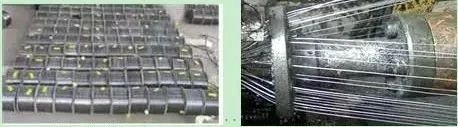

1.拉丝油池面积较小，回流管道短，且密封，造成散热慢，导致乳化液油温度高。

2.是铜丝退火原因造成的。

a.是连拉连退的冷却水一般都是用自来水、地下水，由于水质各地不尽相同，有些地区水质的PH 值较低，只有5.0至5.5，把原来拉丝油中抗氧化油膜都清洗掉了，退火后的铜线易氧化、发黑；

b.是在普通拉丝机拉好的成品铜丝在另一条退火线上退火，冷却水也没有使用抗氧化剂，抗氧时间短，很快就会出现氧化发黑现象；

3.是一些老厂还沿用退火缸来退火，以下几种原因也会造成氧化、发黑：

a.是该退火缸螺母没拧紧，冲完二氧化碳或高纯氮后漏气；

b.是出缸的铜线温度过高，超出30℃时；c.是拉丝拉丝油保养不够，PH 值过低；

这些情况夏天气温高时较为常见，拉丝油不停地使用会有所损耗，温度高时则损耗较快，若不及时补充新的原油，这时含脂量少，再加上气温高，拉丝油的温度也可能超出45℃，就很容易造成氧化发黑。

4.由于目前普遍使用高速拉丝，其速度提高了，相对散热时间减少了，给氧化带来了一定空间与时间。

因此，建议生产厂家多注意拉丝油的含脂量情况，使用温度，PH 值的等是否恰当，春天黄霉雨季节细菌繁殖较快，可使用杀菌防霉剂，夏天可用抗氧化剂，解决氧化、发黑问题就不成问题。

将本文分享到：
